Adattatore manicotto multidiametro

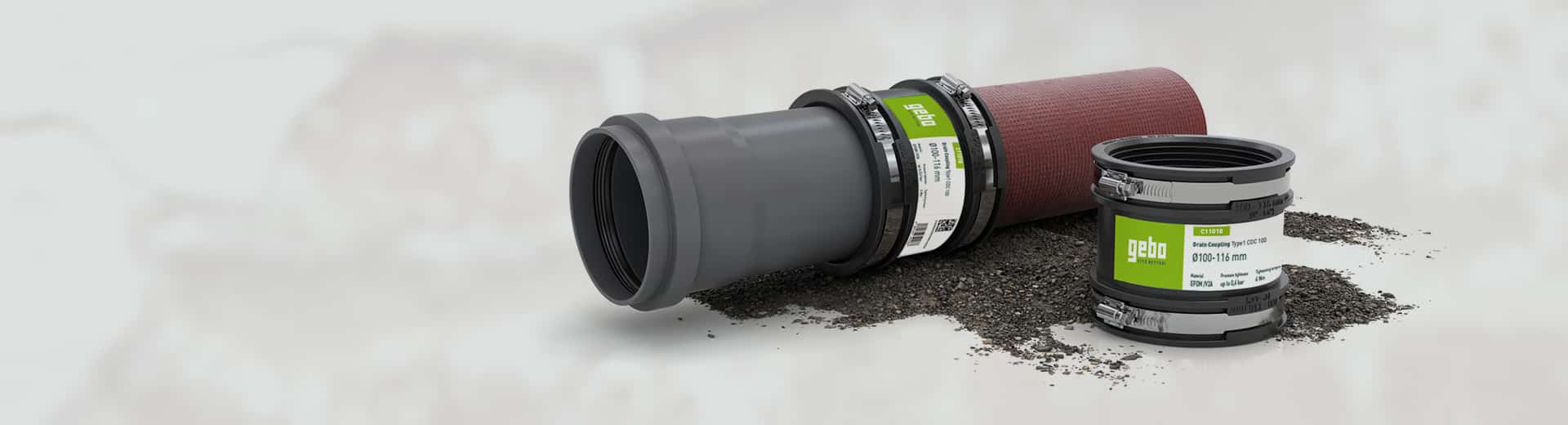

L’adattatore manicotto multidiametro è ideale per il collegamento di due tubazioni di diametro esterno o materiale differente. Dotato di labbro di tenuta e antirumore per una maggiore silenziosità, è adatto alle installazioni sia orizzontali che a quelle verticali. Perfetto per l‘uso in intonaco, calcestruzzo e terreno, e realizzato in un materiale resistente ai raggi UV e agli agenti atmosferici, garantendo durabilità anche in condizioni ambientali difficili.

CARATTERISTICHE E VANTAGGI

Adatto a tutte le tubature delle acque reflue
Connessione durevole e priva di manutenzione
Idoneo per installazione orizzontale e verticale
Dotato di labbro di tenuta e antirumore
Resistente ai raggi UV, adatto per l‘installazione interrata e ad incasso
Temperatura max. di esercizio 120°C
Adatto a tubi lisci, spiralati, corrugati o isolati

SPECIFICHE

Tenuta alla pressione 0,6 bar / 8,7 PSI
Tenuta al vuoto -0,3 bar
Resistenza al lavaggio ad alta pressione 120 bar
Inserto per chiave a bussola SW 8 mm
Max. disassamento tubo 5°
Materiale giunto / fascette EPDM / AISI304
Norme relative al prodotto EN 681-1, EN 16397, EN 295-4

RESISTENZE

Resistente al calore 120 °C
Resistente al freddo -40 °C
Resistente ai raggi UV ✓
Adatto all’uso nel terreno ✓
Adatto per installazione a filo ✓

CODICE	A \| DIMENSIONE	L \| LUNGHEZZA	PESO	DEVIAZIONE ANGOLARE [MAX]	PROFONDITÀ DI INSERIMENTO [MIN]	COPPIA DI SERRAGGIO
C14023	40-50 mm	80 mm	0.19 kg	5,0°	25 mm	6,0 Nm
C14045	48-56 mm	80 mm	0.14 kg	5,0°	25 mm	6,0 Nm
C14024	50-65 mm	90 mm	0.25 kg	5,0°	25 mm	6,0 Nm
C14046	60-68 mm	90 mm	0.19 kg	5,0°	25 mm	6,0 Nm
C14025	65-76 mm	110 mm	0.21 kg	5,0°	35 mm	6,0 Nm
C11019	70-85 mm	120 mm	0.41 kg	5,0°	35 mm	6,0 Nm
C14027	80-95 mm	120 mm	0.40 kg	5,0°	35 mm	6,0 Nm
C14057	85-100 mm	100 mm	0.45 kg	5,0°	30 mm	6,0 Nm
C11018	100-116 mm	120 mm	0.56 kg	5,0°	35 mm	6,0 Nm
C14029	110-125 mm	120 mm	0.60 kg	5,0°	35 mm	6,0 Nm
C14030	120-137 mm	120 mm	0.63 kg	5,0°	35 mm	6,0 Nm
C14031	120-137 mm	120 mm	0.69 kg	5,0°	35 mm	6,0 Nm
C14056	140-165 mm	120 mm	0.70 kg	5,0°	35 mm	6,0 Nm
C14032	150-170 mm	120 mm	0.72 kg	5,0°	35 mm	6,0 Nm
C16202	160-175 mm	120 mm	0.80 kg	5,0°	35 mm	6,0 Nm
C16203	170-185 mm	120 mm	0.81 kg	5,0°	35 mm	6,0 Nm
C16159	180-195 mm	120 mm	0.82 kg	5,0°	35 mm	6,0 Nm
C16204	200-215 mm	150 mm	1.18 kg	5,0°	45 mm	6,0 Nm
C16205	210-225 mm	150 mm	1.02 kg	5,0°	45 mm	6,0 Nm
C16644	235-250 mm	150 mm	1.20 kg	5,0°	45 mm	6,0 Nm
C16145	250-265 mm	150 mm	1.22 kg	3,0°	45 mm	10,0 Nm
C16146	260-275 mm	150 mm	1.46 kg	3,0°	50 mm	10,0 Nm
