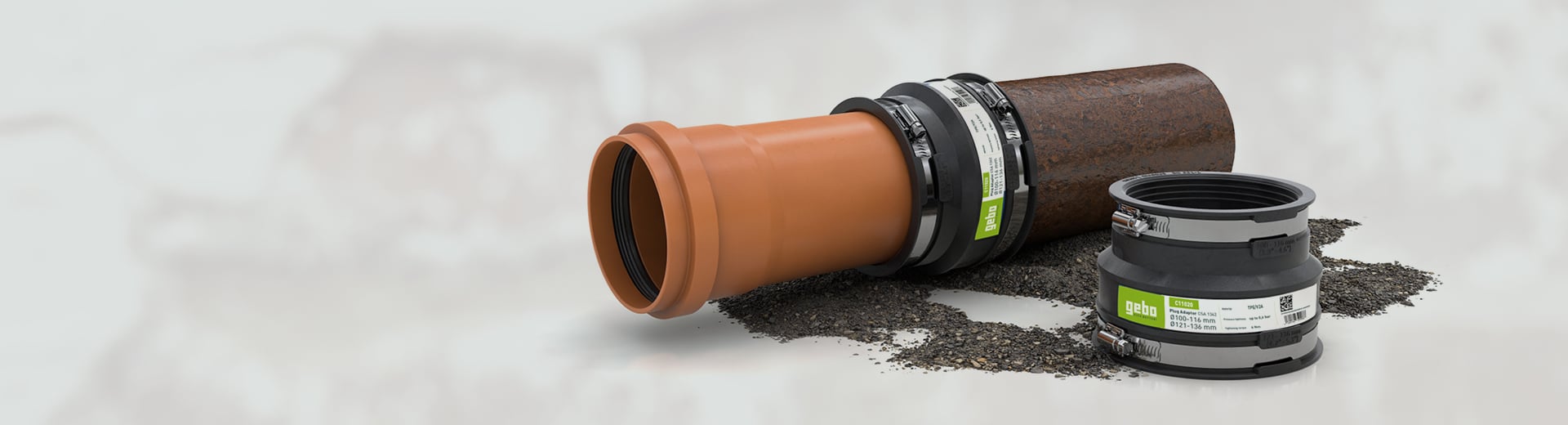

Adattatore manicotto ridotto multidiametro

L’adattatore è idoneo al collegamento di tubazioni con diametri esterni o materiali differenti. Ideale per ridurre tubi di dimensioni diverse, è adatto sia alle installazioni orizzontali che a quelle verticali. Versatile e affidabile, e adatto alle applicazioni in intonaco, calcestruzzo e terreno. Realizzato in materiale di alta qualità, resistente ai raggi UV e agli agenti atmosferici, garantisce
durabilità e prestazioni ottimali nel tempo.

CARATTERISTICHE E VANTAGGI

Adatto a tutte le tubature delle acque reflue
Connessione durevole e priva di manutenzione
Idoneo per installazione orizzontale e verticale
Resistente ai raggi UV, adatto per l‘installazione interrata e ad incasso
Idoneo per connessioni all‘aria di alimentazione/scarico
Temperatura max. di esercizio 120°C
Adatto a tubi lisci, spiralati, corrugati o isolati

SPECIFICHE

Tenuta alla pressione 0,6 bar / 8,7 PSI
Tenuta a pressione di vuoto -0,3 bar
Resistenza al lavaggio ad alta pressione 120 bar
Max. disassamento tubo 5°
Materiale giunto / fascette EPDM / AISI304
Norme relative al prodotto EN 681-1, EN 16397, EN 295-4

RESISTENZE

Resistente al calore 120 °C
Resistente al freddo -60 °C
Resistente ai raggi UV ✓
Adatto all’uso nel terreno ✓
Adatto per installazione a filo ✓

CODICE	A \| DIMENSIONE	B \| DIMENSIONE	L \| LUNGHEZZA	PESO	DEVIAZIONE ANGOLARE [MAX]	PROFONDITÀ DI INSERIMENTO [MIN]
C12023	40-50 mm	32-40 mm	70 mm	0.12 kg	5,0°	20 mm
C12029	48-56 mm	38-43 mm	70 mm	0.14 kg	5,0°	20 mm
C12024	53-64 mm	40-50 mm	93 mm	0.18 kg	5,0°	20 mm
C12047	50-65 mm	35-42 mm	70 mm	0.17 kg	5,0°	25 mm
C12030	60-68 mm	38-43 mm	70 mm	0.16 kg	5,0°	20 mm
C12025	70-75 mm	58-64 mm	70 mm	0.22 kg	5,0°	20 mm
C12026	75-90 mm	40-50 mm	70 mm	0.23 kg	5,0°	20 mm
C12049	75-90 mm	53-64 mm	90 mm	0.23 kg	5,0°	25 mm
C12031	82-92 mm	48-56 mm	80 mm	0.23 kg	5,0°	22 mm
C12032	82-92 mm	60-68 mm	80 mm	0.24 kg	5,0°	22 mm
C12034	100-115 mm	40-50 mm	100 mm	0.25 kg	5,0°	25 mm
C12037	100-115 mm	50-64 mm	100 mm	0.3 kg	5,0°	25 mm
C12052	100-116 mm	75-90 mm	95 mm	0.31 kg	5,0°	25 mm
C12039	105-120 mm	35-42 mm	100 mm	0.36 kg	5,0°	25 mm
C12041	110-122 mm	60-68 mm	120 mm	0.39 kg	5,0°	35 mm
C12042	110-122 mm	80-95 mm	100 mm	0.46 kg	5,0°	35 mm
C12040	110-122 mm	48-56 mm	120 mm	0.39 kg	5,0°	25 mm
C12054	110-125 mm	100-116 mm	105 mm	0.45 kg	5,0°	30 mm
C12056	121-136 mm	80-95 mm	105 mm	0.55 kg	5,0°	30 mm
C12057	121-136 mm	100-116 mm	105 mm	0.44 kg	5,0°	35 mm
C12033	121-136 mm	110-121 mm	100 mm	0.47 kg	5,0°	35 mm
C12060	130-145 mm	110-125 mm	120 mm	0.63 kg	5,0°	35 mm
C12062	144-160 mm	110-122 mm	120 mm	0.67 kg	5,0°	35 mm
C12063	144-160 mm	121-136 mm	120 mm	0.75 kg	5,0°	35 mm
C12065	155-170 mm	110-125 mm	120 mm	0.74 kg	5,0°	35 mm
C17411	155-170 mm	130-145 mm	120 mm	0.74 kg	5,0°	35 mm
C12036	170-191 mm	160-170 mm	100 mm	0.69 kg	5,0°	35 mm
C17415	170-192 mm	110-122 mm	120 mm	0.88 kg	5,0°	35 mm
C17416	170-192 mm	121-136 mm	120 mm	0.93 kg	5,0°	35 mm
C17417	170-192 mm	144-160 mm	120 mm	0.93 kg	5,0°	35 mm
C17420	180-200 mm	130-145 mm	150 mm	1.20 kg	5,0°	45 mm
C17421	180-200 mm	155-170 mm	150 mm	1.13 kg	5,0°	45 mm
C17034	180-200 mm	160-180 mm	150 mm	1.80 kg	5,0°	45 mm
C17418	185-210 mm	100-115 mm	150 mm	1.12 kg	5,0°	45 mm
C17423	185-210 mm	110-125 mm	150 mm	1.20 kg	5,0°	45 mm
C17424	185-210 mm	144-160 mm	150 mm	1.20 kg	5,0°	45 mm
C17422	185-210 mm	160-180 mm	150 mm	1.22 kg	5,0°	45 mm
C17426	195-215 mm	100-115 mm	150 mm	1.35 kg	5,0°	45 mm
C17182	190-215 mm	150-165 mm	150 mm	1.15 kg	5,0°	45 mm
C17037	260-285 mm	240-250 mm	130 mm	1.52 kg	3,0°	45 mm
C17183	200-225 mm	160-175 mm	150 mm	1.21 kg	5,0°	45 mm
C17192	195-220 mm	155-170 mm	150 mm	1.40 kg	5,0°	45 mm
C17184	210-235 mm	110-122 mm	150 mm	1.33 kg	5,0°	45 mm
C17185	210-235 mm	121-136 mm	150 mm	1.32 kg	5,0°	45 mm
C17186	210-235 mm	144-160 mm	150 mm	1.33 kg	5,0°	45 mm
C17187	210-235 mm	170-192 mm	150 mm	1.37 kg	5,0°	45 mm
C17188	210-235 mm	190-215 mm	150 mm	1.34 kg	5,0°	45 mm
C17189	240-265 mm	144-160 mm	150 mm	1.60 kg	3,0°	45 mm
C17190	240-265 mm	170-192 mm	150 mm	1.64 kg	3,0°	45 mm
C17191	240-265 mm	190-215 mm	150 mm	1.71 kg	3,0°	45 mm
C17193	240-265 mm	210-235 mm	150 mm	1.67 kg	3,0°	45 mm
C17194	250-275 mm	160-175 mm	150 mm	1.75 kg	3,0°	45 mm
C17195	250-275 mm	200-225 mm	150 mm	1.77 kg	3,0°	45 mm
C12035	260-285 mm	180-205 mm	150 mm	2.25 kg	3,0°	45 mm
C17196	265-290 mm	144-160 mm	150 mm	1.92 kg	3,0°	45 mm
C17197	265-290 mm	210-235 mm	150 mm	1.92 kg	3,0°	45 mm
C17198	265-290 mm	235-260 mm	150 mm	1.89 kg	3,0°	45 mm
C17199	270-295 mm	185-210 mm	150 mm	2.50 kg	3,0°	45 mm
C17200	295-320 mm	144-160 mm	150 mm	2.53 kg	3,0°	45 mm
C17201	295-320 mm	170-192 mm	150 mm	3.00 kg	3,0°	45 mm
C17206	295-320 mm	210-235 mm	150 mm	2.34 kg	3,0°	45 mm
C17207	295-320 mm	240-265 mm	150 mm	2.50 kg	3,0°	45 mm
C17208	295-320 mm	265-290 mm	150 mm	2.50 kg	3,0°	45 mm
C17209	310-335 mm	180-205 mm	150 mm	3.25 kg	3,0°	45 mm
C17212	335-360 mm	295-320 mm	165 mm	2.90 kg	3,0°	50 mm
C17210	335-360 mm	240-265 mm	165 mm	2.88 kg	3,0°	50 mm
C17211	335-360 mm	265-290 mm	165 mm	3.50 kg	3,0°	50 mm
C17215	360-385 mm	300-325 mm	165 mm	3.00 kg	3,0°	50 mm
C17213	360-385 mm	240-265 mm	165 mm	3.50 kg	3,0°	50 mm
C17214	360-385 mm	265-290 mm	165 mm	3.50 kg	3,0°	50 mm
C17038	360-385 mm	325-335 mm	160 mm	3.00 kg	3,0°	50 mm
C17228	395-420 mm	240-265 mm	165 mm	4.00 kg	3,0°	50 mm
C17242	395-420 mm	265-290 mm	165 mm	4.00 kg	3,0°	50 mm
