Adattatore manicotto rinforzato multidiametro

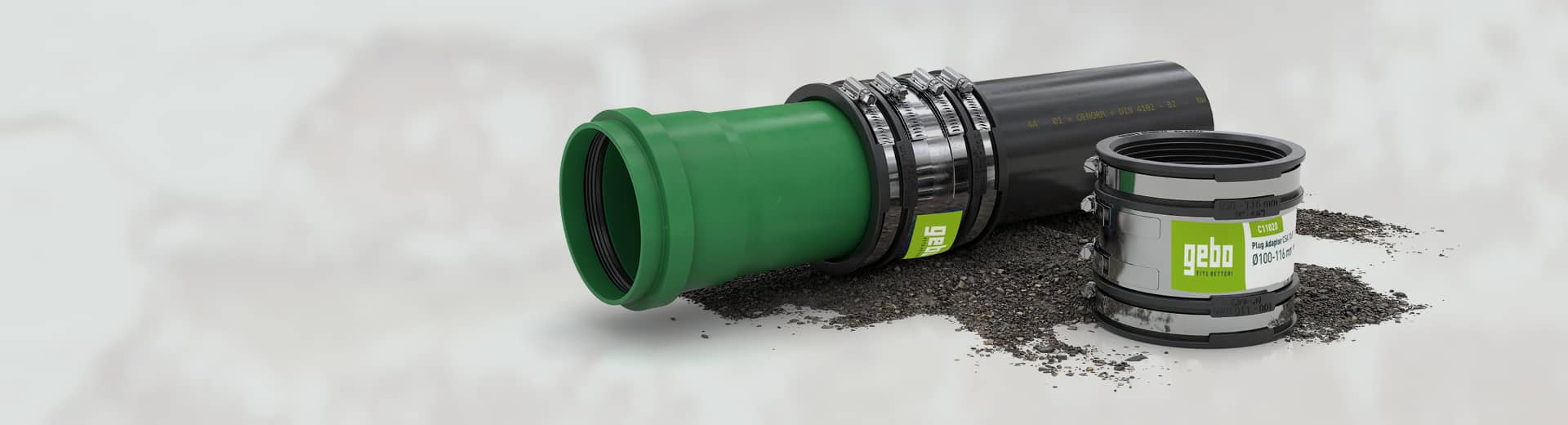

L’adattatore a manicotto è progettato per collegare due tubazioni con diametro esterno simile, indipendentemente dal materiale del tubo. Ideale per applicazioni che richiedono una resistenza elevata a forze assiali e laterali. Dotato di un labbro di tenuta progettato per ridurre il rumore, è adatto alle installazioni sia orizzontali che a quelle verticali. Perfetto per l’uso in intonaco, calcestruzzo e terreno. È realizzato in un materiale resistente ai raggi UV e agli agenti atmosferici, garantendo durabilità anche in condizioni ambientali difficili.

CARATTERISTICHE E VANTAGGI

Adatto a tutte le tubature delle acque reflue
Qualità testata fino a 2,5 bar
Adatto per installazione orizzontale e verticale
Resistente ai raggi UV, adatto per l‘installazione interrata e ad incasso
Temperatura max. di esercizio 120°C
Adatto a tubi lisci, spiralati, corrugati o isolati

SPECIFICHE

Tenuta alla pressione 2.5 bar / 36.3 PSI
Tenuta al vuoto -0,3 bar
Resistenza al lavaggio ad alta pressione 120 bar
Inserto per chiavi a bussola SW 8 mm
Materiale giunto / fascette EPDM / AISI304
Norme relative al prodotto EN 681-1, EN 16397, EN 295-4, EN 10088-2

RESISTENZE

Resistente al calore 120 °C
Resistente al freddo -40 °C
Resistente ai raggi UV ✓
Adatto all’uso nel terreno ✓
Adatto per installazione a filo ✓

CODICE	A \| DIMENSIONE	L \| LUNGHEZZA	PESO	DEVIAZIONE ANGOLARE [MAX]	PROFONDITÀ DI INSERIMENTO [MIN]	COPPIA DI SERRAGGIO
C14033	50-65 mm	90 mm	0.32 kg	5,0°	35 mm	6,0 Nm
C14034	65-76 mm	90 mm	0.43 kg	5,0°	45 mm	6,0 Nm
C14035	70-85 mm	120 mm	0.50 kg	5,0°	50 mm	6,0 Nm
C14036	80-95 mm	120 mm	0.52 kg	5,0°	50 mm	6,0 Nm
C14058	85-100 mm	100 mm	0.55 kg	5,0°	40 mm	6,0 Nm
C14037	100-116 mm	120 mm	0.70 kg	5,0°	50 mm	6,0 Nm
C14038	110-121 mm	120 mm	0.61 kg	5,0°	50 mm	6,0 Nm
C14109	110-125 mm	120 mm	0.77 kg	5,0°	50 mm	6,0 Nm
C14039	120-137 mm	120 mm	0.66 kg	5,0°	50 mm	6,0 Nm
C14040	135-150 mm	120 mm	0.78 kg	5,0°	50 mm	6,0 Nm
C14041	140-165 mm	120 mm	0.86 kg	5,0°	50 mm	6,0 Nm
C14042	150-170 mm	120 mm	0.90 kg	5,0°	50 mm	6,0 Nm
C16216	160-185 mm	120 mm	0.95 kg	5,0°	50 mm	6,0 Nm
C16217	175-200 mm	150 mm	1.25 kg	5,0°	60 mm	6,0 Nm
C16218	190-215 mm	150 mm	1.48 kg	5,0°	60 mm	10,0 Nm
C16219	200-225 mm	150 mm	1.50 kg	5,0°	60 mm	10,0 Nm
C16220	225-250 mm	150 mm	1.56 kg	5,0°	60 mm	10,0 Nm
C16110	240-265 mm	150 mm	1.62 kg	3,0°	60 mm	10,0 Nm
C16221	250-275 mm	150 mm	1.98 kg	3,0°	60 mm	10,0 Nm
C16222	265-290 mm	150 mm	1.70 kg	3,0°	60 mm	10,0 Nm
C16223	285-310 mm	190 mm	2.28 kg	3,0°	70 mm	10,0 Nm
C16224	295-320 mm	190 mm	3.04 kg	3,0°	70 mm	10,0 Nm
C16225	305-335 mm	190 mm	3.32 kg	3,0°	70 mm	10,0 Nm
C16226	315-345 mm	190 mm	3.50 kg	3,0°	70 mm	10,0 Nm
C16227	340-360 mm	190 mm	3.51 kg	3,0°	70 mm	10,0 Nm
C16192	355-385 mm	190 mm	3.65 kg	3,0°	70 mm	10,0 Nm
C16229	385-410 mm	190 mm	3.97 kg	3,0°	70 mm	13,0 Nm
C16111	400-425 mm	190 mm	4.30 kg	3,0°	70 mm	13,0 Nm
C16230	405-430 mm	190 mm	4.40 kg	3,0°	70 mm	13,0 Nm
C16231	420-445 mm	190 mm	4.40 kg	3,0°	70 mm	13,0 Nm
C16645	425-450 mm	190 mm	4.40 kg	3,0°	70 mm	13,0 Nm
C16232	435-465 mm	190 mm	4.60 kg	3,0°	70 mm	13,0 Nm
C16646	440-470 mm	190 mm	4.60 kg	3,0°	70 mm	13,0 Nm
C16233	465-490 mm	190 mm	4.90 kg	3,0°	70 mm	13,0 Nm
C16234	480-510 mm	190 mm	5.00 kg	3,0°	70 mm	13,0 Nm
C16235	495-525 mm	190 mm	5.20 kg	3,0°	70 mm	13,0 Nm
C16236	510-540 mm	190 mm	5.20 kg	3,0°	70 mm	13,0 Nm
C16647	520-550 mm	190 mm	5.50 kg	3,0°	70 mm	13,0 Nm
C16237	530-560 mm	190 mm	5.50 kg	3,0°	70 mm	13,0 Nm
C16238	540-570 mm	190 mm	5.50 kg	3,0°	70 mm	13,0 Nm
C16648	555-580 mm	190 mm	5.80 kg	3,0°	70 mm	13,0 Nm
C16239	570-600 mm	190 mm	6.00 kg	3,0°	70 mm	13,0 Nm
C16240	590-620 mm	190 mm	6.20 kg	1,7°	70 mm	13,0 Nm
C16762	620-635 mm	190 mm	7.20 kg	1,7°	70 mm	13,0 Nm
C16778	635-650 mm	190 mm	7.40 kg	1,7°	70 mm	20,0 Nm
C16779	650-665 mm	190 mm	7.40 kg	1,7°	70 mm	20,0 Nm
C16780	665-680 mm	190 mm	7.70 kg	1,7°	70 mm	20,0 Nm
C16781	680-695 mm	190 mm	7.80 kg	1,7°	70 mm	20,0 Nm
C16783	695-710 mm	190 mm	8.00 kg	1,7°	70 mm	20,0 Nm
C16784	710-725 mm	190 mm	8.20 kg	1,7°	70 mm	20,0 Nm
C16786	725-740 mm	190 mm	8.30 kg	1,7°	70 mm	20,0 Nm
C16787	740-755 mm	190 mm	8.50 kg	1,7°	70 mm	20,0 Nm
C16788	755-770 mm	190 mm	8.70 kg	1,7°	70 mm	20,0 Nm
C16789	770-785 mm	190 mm	8.80 kg	1,7°	70 mm	20,0 Nm
C16790	785-800 mm	190 mm	9.10 kg	1,7°	70 mm	20,0 Nm
C16792	800-815 mm	190 mm	9.20 kg	1,7°	70 mm	20,0 Nm
C16793	815-830 mm	190 mm	9.30 kg	1,7°	70 mm	20,0 Nm
C16794	830-845 mm	190 mm	9.50 kg	1,7°	70 mm	20,0 Nm
C16796	845-860 mm	190 mm	9.70 kg	1,7°	70 mm	20,0 Nm
C16797	860-875 mm	190 mm	9.80 kg	1,7°	70 mm	20,0 Nm
C16760	875-890 mm	190 mm	10.00 kg	1,7°	70 mm	20,0 Nm
C16798	890-905 mm	190 mm	10.10 kg	1,7°	70 mm	20,0 Nm
C16800	905-920 mm	190 mm	10.30 kg	1,7°	70 mm	20,0 Nm
C16801	920-935 mm	190 mm	10.50 kg	1,7°	70 mm	20,0 Nm
C16802	935-950 mm	190 mm	10.60 kg	1,7°	70 mm	20,0 Nm
C16803	950-965 mm	190 mm	10.80 kg	1,7°	70 mm	20,0 Nm
C16805	965-980 mm	190 mm	11.00 kg	1,7°	70 mm	20,0 Nm
C16806	980-995 mm	190 mm	11.30 kg	1,7°	70 mm	20,0 Nm
C16807	995-1010 mm	190 mm	11.30 kg	1,7°	70 mm	20,0 Nm
