Applicazioni:
Tubi in acciaio, Tubi in ghisa, Tubi in gres, Tubi in cemento, Tubi in PE e Tubi in PVC (condotte di acqua fredda).
Temperature d esercizio:
Acqua fino a 90 °C, Gas –5 fino a +50 °C
GEBO / Prodotti / gebounifix /

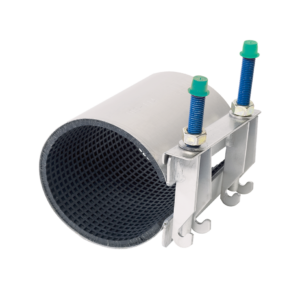

LE CARATTERISTICHE DEL COLLARE UNIFIX MAXI:
Il collare Unifix Maxi è indicato per la riparazione di condotte per acqua o gas.
(Attenzione: nel caso di condotte del gas, può essere utilizzato solo su tubazioni esterne agli edifici.)
Le nostre fasce di riparazione sono interamente realizzate in acciaio inox 1.4301 (V2A), equivalente all’AISI 304, e sono ideali per interventi rapidi e duraturi su tubazioni fessurate, forate o porose. Per applicazioni che richiedono una resistenza superiore (come impianti di trattamento delle acque reflue, industria chimica o ambienti ad alto contenuto di cloruri), sono disponibili fasce Unifix Maxi in acciaio inox V4A.
I tiranti filettati sono saldati alla fascia in modo che l’unica parte mobile sia la piastra in acciaio inox, prevenendo così la perdita di componenti durante l’installazione.
La saldatura viene eseguita da robot per garantire elevata precisione e qualità costante. Successivamente, le fasce di riparazione sono sottoposte a passivazione per proteggerle dalla corrosione.
Anche i tiranti filettati sono in acciaio inox, assicurando una lunga durata nel tempo. I dadi sono rivestiti con GLEITMO, un trattamento conforme alla normativa REACH, che facilita lo scorrimento sulla filettatura.
Il range di applicazione è marcato sulla fascia del collare e quindi permanentemente rilevabile.
La maggior parte delle fasce della serie Unifix è fornita con guarnizioni in NBR, adatte per condotte di acqua o gas. Su richiesta, sono disponibili anche con guarnizioni in EPDM (per acqua) o in Viton.
Le guarnizioni hanno una struttura a nido d’ape e sono smussate alle estremità per migliorare la tenuta.
Verifiche necessarie per il giusto Maxi …
Qui di seguito una tabella per la giusta dimensione che prevede l’utilizzo di Maxi ad una, due o tre parti.
… e con la giusta larghezza:
Per determinare la giusta larghezza del collare sommare la misura del danno (A) con il diametro del tubo (B). In caso di tubi in PE aggiungere alla somma il 50% del risultato ottenuto.
Pressioni di esercizio:
Le pressioni d‘esercizio variano a seconda del tipo di tubo, del diametro esterno, del tipo di rottura e del collare, se unico o in più parti. Da considerare i seguenti valori:
