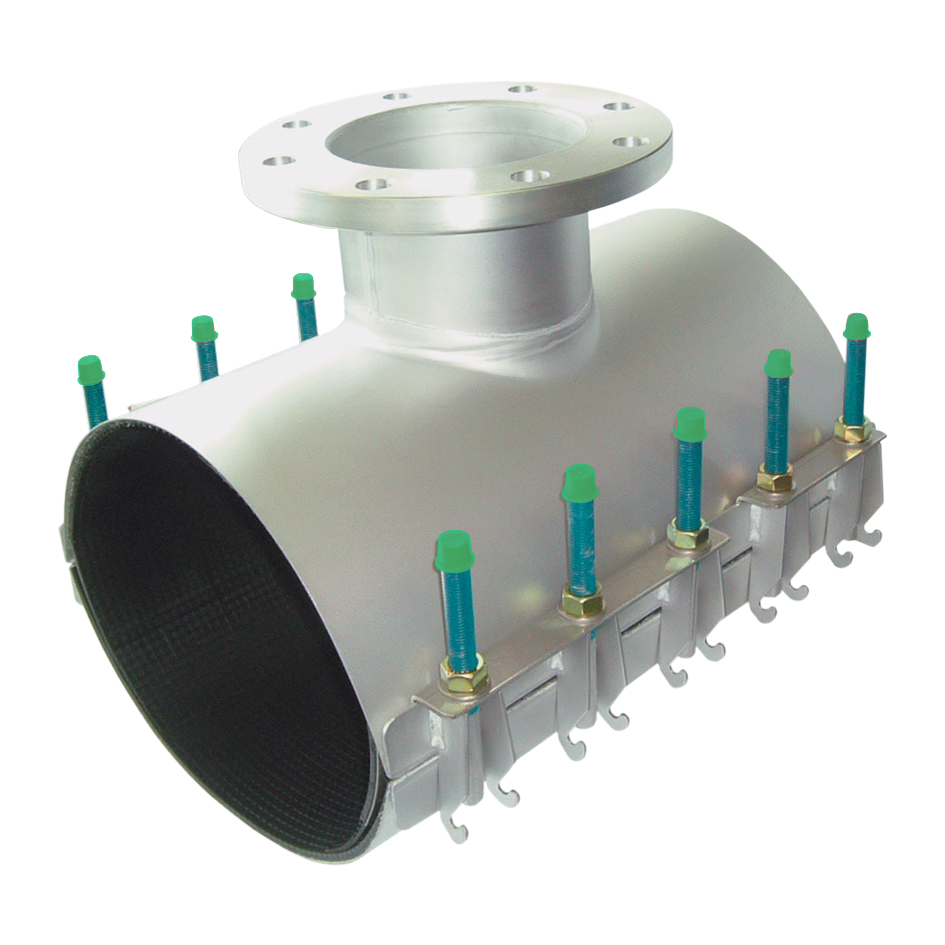

Gebo Unifix Maxi con derivazione flangiata

Cose interessanti da sapere sul collare Maxi con derivazione flangiata:

La variante flangiata è disponibile solo per i collari Maxi a due o tre parti e per i range da 88-110 mm a 768–798 mm. Altri range sono disponibili su richiesta. La larghezza è disponibile a scelta tra queste misure: 300, 400, 500, 600, 800 e 1000 mm.

Dal range di 545 mm viene fornita la versione Maxi a tre parti.

Pressioni di esercizio:

I livelli di pressione variano a seconda del range, del materiale utilizzato e della tipologia della flangia. Per questo motivo le pressioni descritte nella sottostante tabella sono puramente indicative.

Maxi 2

con derivazione flangiata

UNIFIX MAXI CON DERIVAZIONE FLANGIATA

Range-Ø (mm)	Pressione d’esercizio (bar) Acqua	Pressione d’esercizio (bar) Gas
88–210	16	4
216–410	10	3
420–798	6	2

MAXI 2/3 CON DERIVAZIONE FLANGIATA - Misura della flangia in combinazione con range e larghezza

Flangia	Range-Ø	Larghezza	Adattatore per flangia
DN 50	88 – 110	300	PN 10 / 16
DN 65	88 – 110	300	PN 10 / 16
DN 80 PLUS	88 – 110	400	PN 10 / 16
DN 80	108 – 128	400	PN 10 / 16
DN 100 PLUS	108 – 128	400	PN 10 / 16
DN 100	133 – 153	400	PN 10 / 16
DN 125	135 – 155	400	PN 10 / 16
DN 150 PLUS	158 – 180	400	PN 10 / 16
DN 150	169 – 189	400	PN 10 / 16
DN 200 PLUS	210 – 230	500	PN 10
DN 200, 8 Fori	240 – 260	500	PN 10
DN 200, 12 Fori	240 – 260	500	PN 16
DN 250 PLUS	240 – 260	600	PN 10
DN 250	315 – 325	600	PN 10
DN 300	su richiesta

PLUS = contiene una riduzione in acciaio inox per una misura DN ridotta

UNIFIX MAXI 2/3 CON DERIVAZIONE FLANGIATA

DN	Range ø in mm	Larghezza in mm 300	Larghezza in mm 400	Larghezza in mm 500	Larghezza in mm 600	Larghezza in mm 800	Larghezza in mm 1000
80	88–110	X	X	X	X
	100–120	X	X	X	X
100	108–128	X	X	X	X
	114–134	X	X	X	X
	120–140	X	X	X	X
	130–150	X	X	X	X
125	133–155	X	X	X	X
	135–155	X	X	X	X
	140–160	X	X	X	X
150	158–180	X	X	X	X
	165–185	X	X	X	X
	168–189	X	X	X	X
	170–190	X	X	X	X
	176–196	X	X	X	X
	180–200	X	X	X	X
175	190–210	X	X	X	X
	195–217	X	X	X	X
	205–225	X	X	X	X
200	210–230	X	X	X	X
	216–238	X	X	X	X
	225–246	X	X	X	X
	230–250	X	X	X	X
	240–260	X	X	X	X
225	252–272	X	X	X	X
	269–289	X	X	X	X
250	273–293	X	X	X	X
	282–302	X	X	X	X
	295–315	X	X	X	X
300	314–334	X	X	X	X
	322–344	X	X	X	X
	335–355	X	X	X	X
350	347–367		X	X	X
	350–368		X	X	X
	360–380		X	X	X
	365–385		X	X	X	X
	382–402		X	X	X	X
	396-420		X	X	X	X
	404–424		X	X	X	X
400	410–430		X	X	X	X
	420–440			X	X	X
	435–455			X	X	X
	468–488			X	X	X
500	485–505			X	X	X
	527–547				X	X
	545–575				X	X
	568–598				X	X
600	588–618				X	X
	610–640				X	X	X
	628–658				X	X	X
	648–678					X	X
	668–698					X	X
	688–718					X	X
700	708–738					X	X
	728–758					X	X
750	748–778					X	X
	768–798					X	X

Quantità per imballo = 1 pezzo – Quantità minima acquistabile = 1 pezzo
* Tutti i collari con derivazione flangiata sono disponibili solo ed esclusivamente su richiesta.

FLANGIA

misura dc	Diametro esterno del tubo in mm	Larghezza corpo collare min. richiesta in mm
DN 50	88 - 110	300
DN 65	88 - 110	300
DN 80	108 - 128	400
DN 100	133 - 153	400
DN 125	135 - 155	400
DN 150	169 - 189	400
DN 200	240 - 260	500
DN 250	315 - 325	600
DN 300	365 -385	800

Il prezzo finale del collare con derivazione è dato dalla sommatoria del prezzo del corpo del collare con quello della flangia.
Importante: comunicare sempre in fase d’ordine il materiale del tubo ed il diametro esterno in mm.
Altre misure e larghezze sono disponibili su richiesta.
